FDM печать пластиками

Самый популярный, быстрый и недорогой способ 3d печати пластиковых деталей

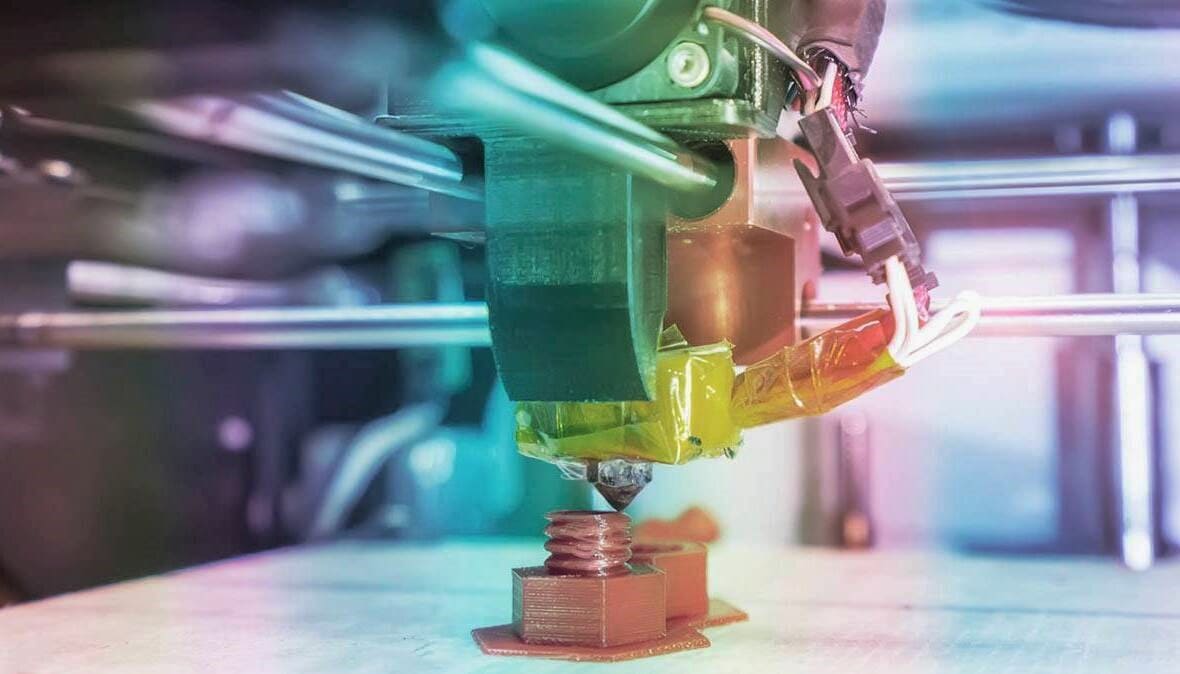

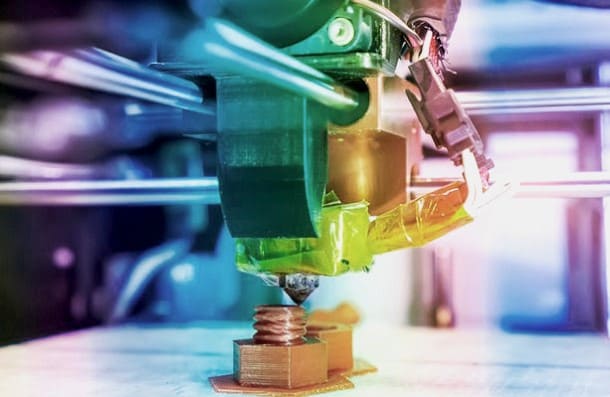

FDM или FFF (Fused Filament Fabrication) — технология 3D-печати, широко известная своей конкурентоспособной ценой и большим выбором материалов. Это отличный вариант как для прототипирования, так и для мелко серийного производства функциональных деталей. Процесс печати происходит примерно так: 1) в принтер загружается катушка с пластиком -> 2) сопло достигает нужной температуры и через него пропускается нить этого пластика -> 3) расплавленный материал укладывается вдоль осей X, Y и Z, формируя объект.

fdm печать пластиками

Отличительные особенности FDM печати

Основными преимуществами данной технологии является низкая стоимость печати и относительная простота настройки принтеров. Время выполнения работ от концепции до прототипа гораздо короче по сравнению с другими методами печати.
Кроме того, благодаря большому выбору пластиков с широким набором технико-эксплуатационных свойств, легко подобрать материалы, которые подойдут как для 3d печати функциональных деталей, инструментов, различных приспособлений, корпусов так и для изготовления макетов, прототипов, сувениров. Также детали можно сделать очень легкими благодаря различным вариантам заполнения.
С другой стороны FDM технология не может обеспечить такое же высокое качество и точность печати, которые предлагают технологии: SLS, LCD, DLP, SLA, MJP.

  • Дешевизна технологии
  • Высокая скорость печати
  • Низкая стоимость технического обслуживания
  • Большое количество поддерживаемых материалов
  • Печатать несколькими цветами и материалами одновременно;
  • Видимые слои печати
  • Колебания температуры во время печати
  • Необходимость поддержек для нависающих частей
  • Меньшая точность, по сравнению с другими технологиями
Прочность
70%
Долговечность
80%
Детализация
50%
Экономичность
100%

Как заказать печать пластиками


Вы предоставляете готовую 3D модель или ТЗ

Просто заполните форму заявки ниже и опишите Вашу задачу, добавьте фото.

Рассчитываем стоимость

На основе Ваших пожеланий мы подбираем наиболее оптимальный материал печати.

Процесс FDM печати модели

Печать производится на профессиональных FDM принтерах, особое внимание уделяется качеству исполнения.

Доставляем готовое изделие

Изделие упаковывается и доставляется по Москве и России. Доступен самовывоз.

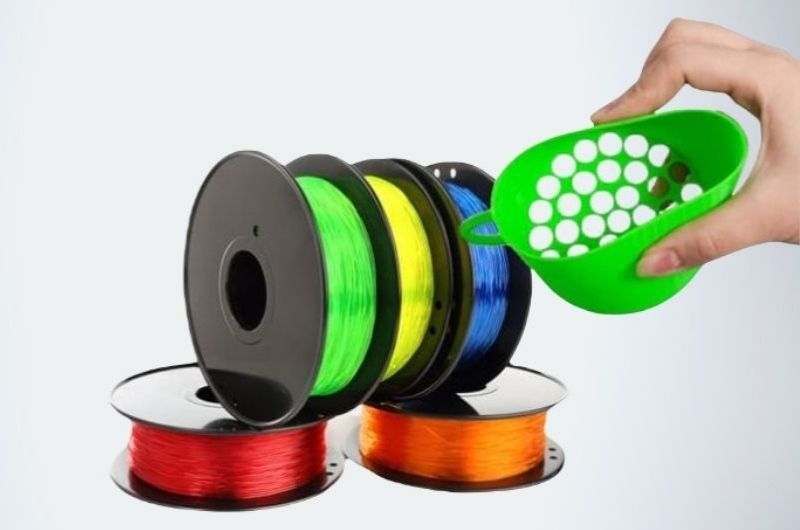

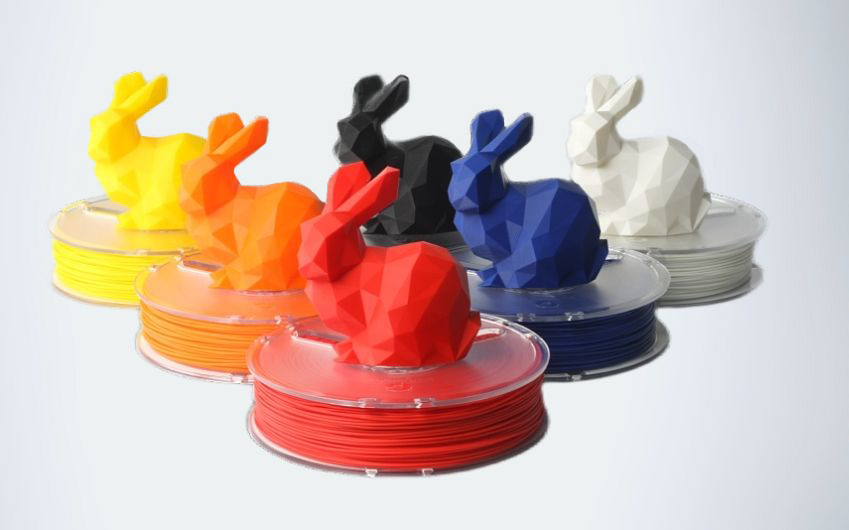

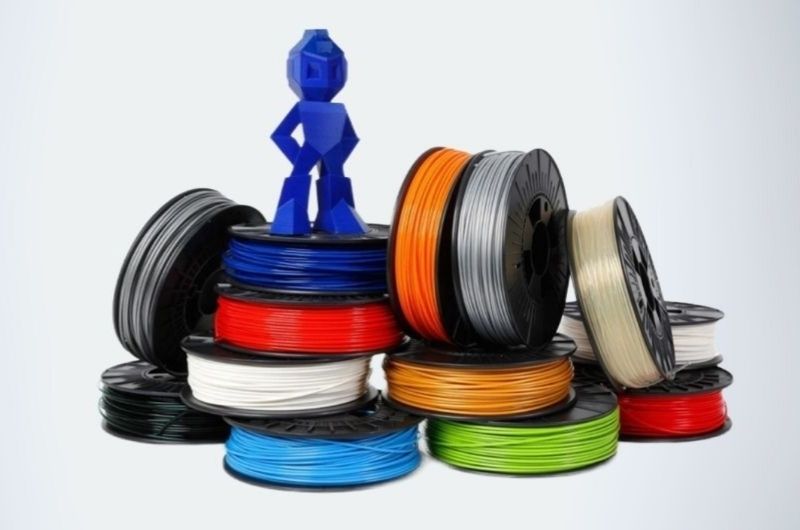

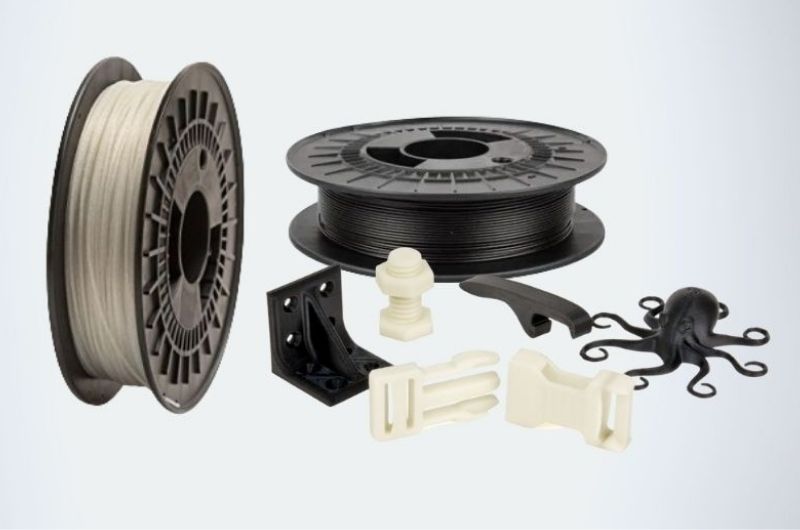

Материалы для FDM печати

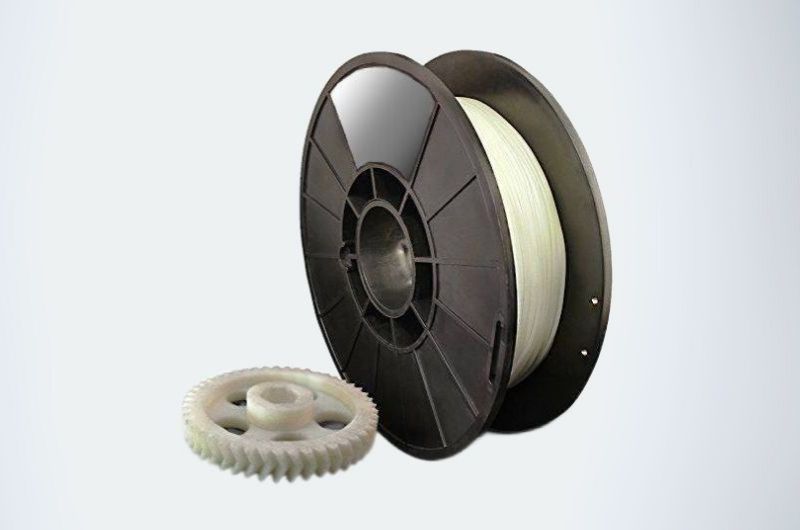

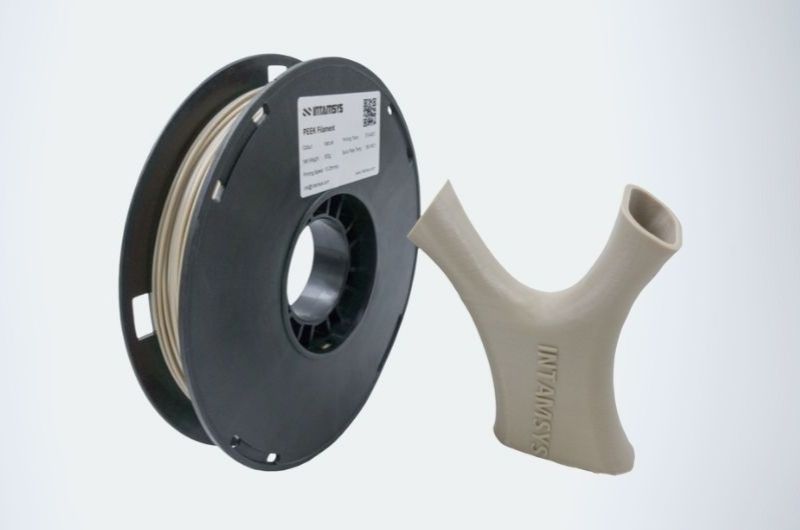

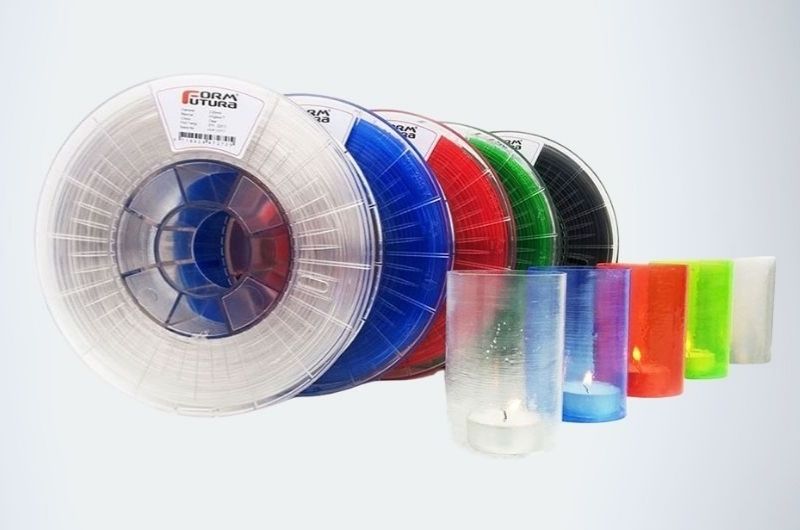

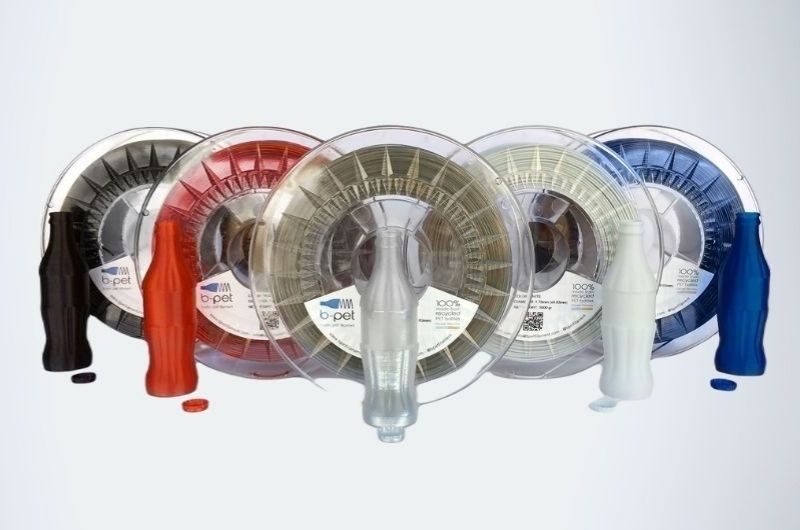

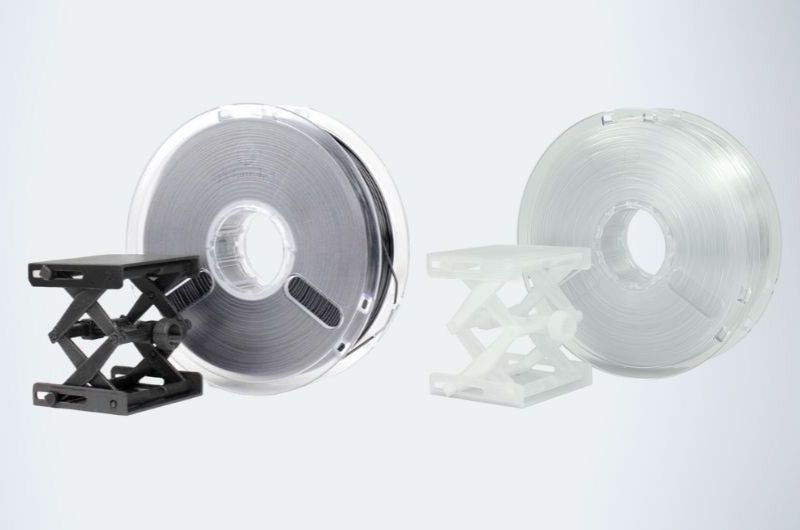

FDM/FFF технология предлагает большое разнообразие материалов. Прежде всего это ABS, PLA и PETG пластики, которые являются самыми популярными. В тоже время для реализации проектов с высокими эксплуатационными требованиями понадобятся инженерные термопласты, например, Polycarbonate, Nylon, PEEK.
Для популярных материалов существует большое разнообразие цветов. Также существуют филаменты с вкраплениями металлов, дерева, керамики, которые придадут особый эстетический вид Вашим изделиям.

Закажите звонок технического специалиста

Нужна консультация по выбору материала?

sloi-3d-pechati-fdm

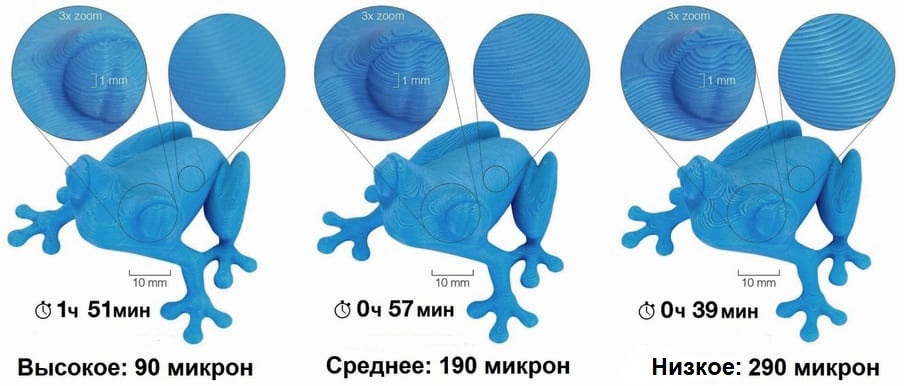

Высота слоя


sloi-3d-pechati-fdm

В аддитивном производстве деталь формируется слой за слоем. Поэтому толщина каждого слоя определяет разрешение печати аналогично тому, как количество пикселей определяет разрешение монитора. Таким образом, чем ниже высота слоя, тем более детализированной будет печать, но увеличится время производства. В тоже время увеличение высоты позволит напечатать модель быстрее и экономичнее, но сильно снизит качество.
Чтобы обеспечить баланс скорости, цены и разрешения предлагаем выбирать:

  • 190 микрон – для большинства работ
  • 90 микрон – для очень мелких, детализированных изделий
  • 290 микрон – для 3d печати больших объектов

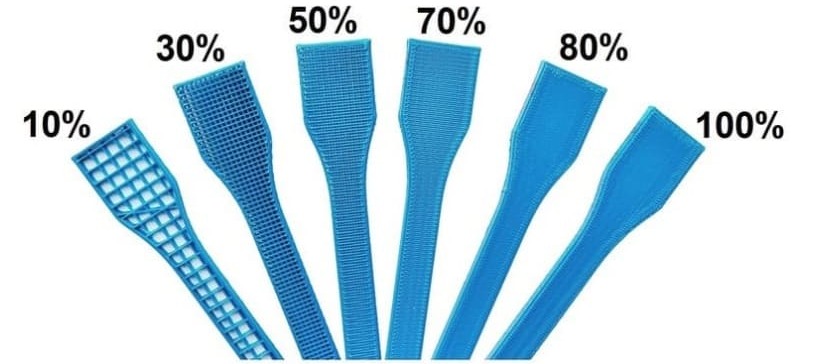

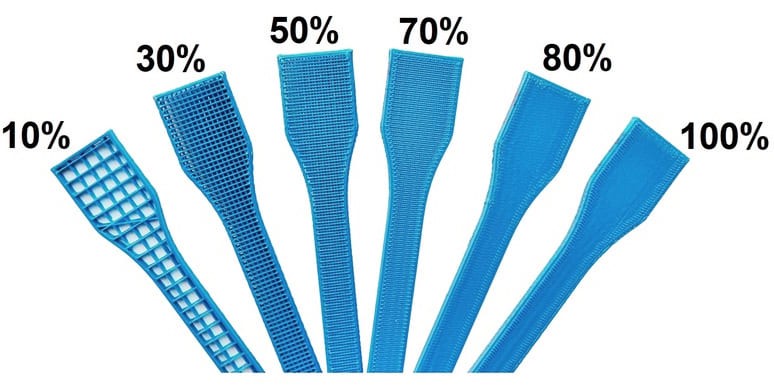

Процент заполнения


заполнение печати

Заполнение – это количество материала, которое занимает внутреннюю часть изделия. Оптимальное значение процента заполнения прежде всего зависит от назначения детали. Заполнение в 20% является наиболее универсальным вариантом, которое позволяет получить детали со средней прочностью, малым весом и хорошим соотношением цена/качество. Поэтому именно его мы используем при расчете стоимости. Также Вы можете воспользоваться нашими рекомендациями:

  • 0-10% – 3D печать фигурок, статуэток, демонстрационных моделей, нефункциональных деталей не подверженным нагрузкам
  • 20-40% – Печать функциональных деталей со средними/низкими нагрузками.
  • 50-100% – Детали которые должны выдерживать значительные нагрузки, где прочность является наиболее важным фактором.

Обратите внимание, увеличение процента заполнения может привести к усилению деформации модели при усадке некоторых видов пластика. Что в свою очередь может привести к разрыву слоев.

zapolnenie-v-3d-pechati-fdm

поддерживающая структура

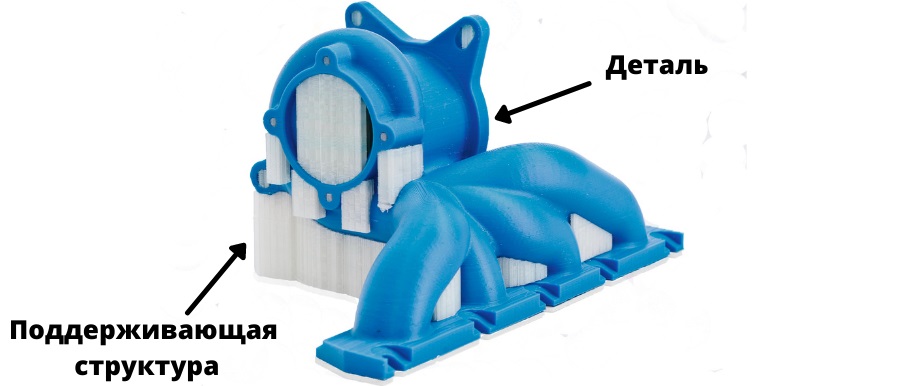

Поддерживающие структуры


поддерживающая структура

3D печать большинства деталей требует несущей конструкции — поддержек, которые действуют как строительные леса. Они печатаются вместе с деталью и обычно сделаны из того же материала. Некоторые принтеры имеют второй экструдер, специально предназначенный для нанесения растворимых поддержек из HIPS или PVA.

Наличие поддержек приводит к снижению качества поверхности и требует последующей обработки. Поэтому необходимо учитывать этот момент при выборе технологии fdm/fff как способа производства.


Цены на FDM печать пластиками


На стоимость печати будут влиять в основном три параметра: 1) материал , 2) процент внутреннего заполнения, 3) слой или качество печати. В таблице ниже указан порядок цен в зависимости от выбранных параметров и объема заказа. Здесь объем - это общее количество затрачиваемого материала, в том числе и поддержек. Поэтому в зависимости от геометрии изделия он может значительно превышать объем самой модели.

Получите быстрый расчёт стоимости

Отправьте заявку. Наши специалисты ответят в течение 20 минут.

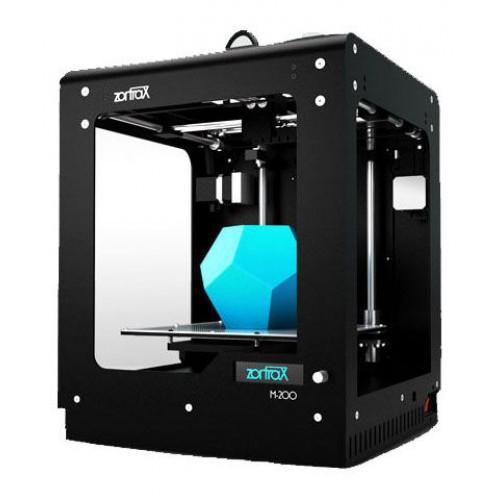

    Наши FDM принтеры


    Основные сферы применения


    3d печать корпуса

    Корпуса

    3D печать корпусов методом fdm для быстрой оценки геометрических параметров и внешнего вида. Мелкосерийное производство.

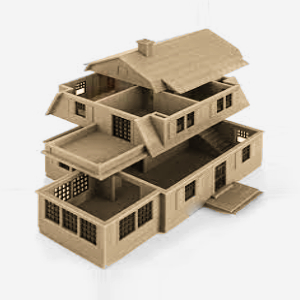

    3д печать макетов зданий

    Макеты

    Изготовление макетов домов, мостов, различных механизмов и сооружений на 3D принтере.

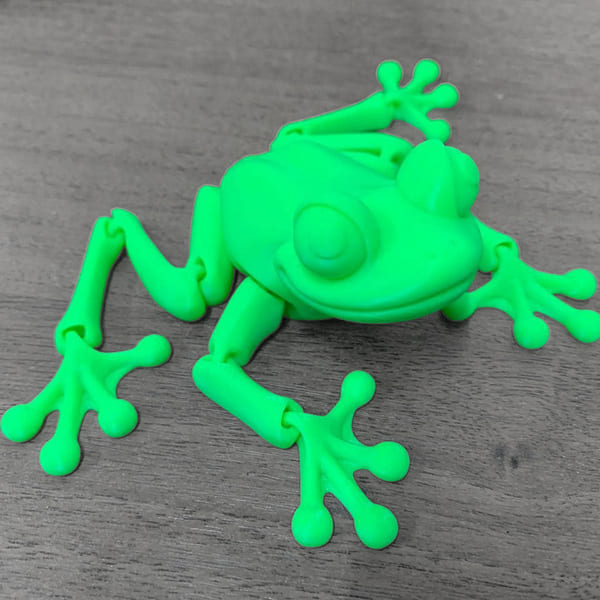

    3d печать фигурок

    Фигурки, игрушки

    3D печать фигурок людей, игрушек, статуэток персонажей мультфильмов
    печать шестеренок

    Шестеренки, передачи

    3D печать шестеренок, механических передач, испытывающих нагрузки, инструментов

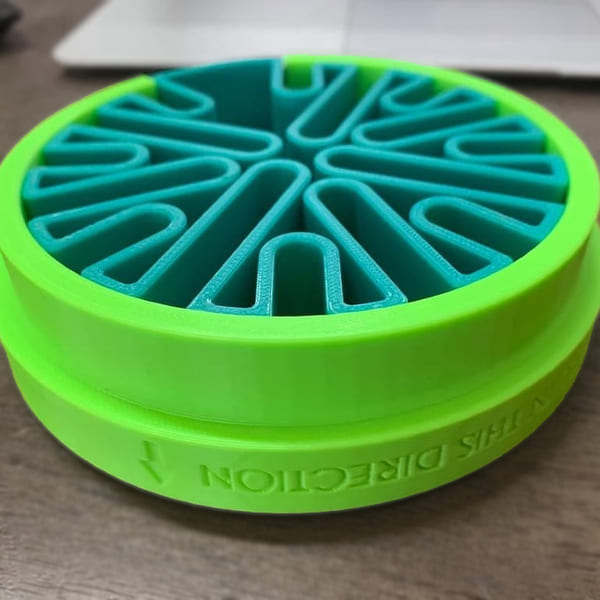

    3d печать запчастей

    Запасные части

    3D печать запасных частей для приборов и машин, подставок для телефонов, чехлов,  масок
    3d Печать больших изделий

    Большая печать

    Габаритная 3D печать скульптур, букв, самолетов, домов

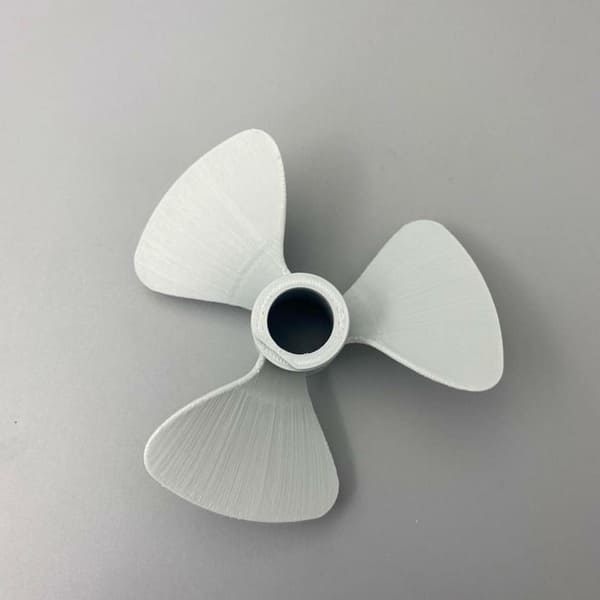

    Работы напечатанные по технологии FDM

    В данном разделе Вы можете сориентироваться по стоимости изготовления небольших изделий, а также комплексных проектов.


    Руководство по проектированию моделей для FDM печати


    Используйте это руководство, чтобы убедиться, что ваши модели соответствуют максимальным и минимальным требованиям для FDM- технологии. Это не является сводом правил, и в некоторых случаях детали с геометрией, выходящей за рамки, могут успешно распечататься. Однако для достижения наилучших результатов, пожалуйста, воспользуйтесь руководством.

    минимальная толщина поддерживаемой стенки

    Поддерживаемая стенка

    > 0,8 мм

    Поддерживаемая стенка – это стенка, соединенная с другими стенками с двух или более сторон. Ее толщина должна быть не менее 0,8 мм. Иначе может произойти деформация в процессе удаления поддержек.
    минимальная толщина неподдерживаемой стенки

    Неподдерживаемая стенка

    > 1,6 мм

    Неподдерживаемая стенка — это стенка, соединенная с другими стенками менее чем с двух сторон. Ее толщина должна быть больше 1,6 мм. Иначе корректно распечатать деталь не удастся.
    максимальная длина выступа

    Длина выступа

    < 1,2 мм

    Выступ относится к части модели, которая выступает горизонтально параллельно печатному столу. Для печати таких элементов размером более 1,2 мм потребуются поддерживающие структуры.
    минимальный угол выступа

    Наклон выступа

    > 45°

    Наклон выступа – это угол наклона выступа от горизонтали. Печать под углом менее 45° без поддержек может привести к сильной деформации выступа.
    максимальная длина моста

    Горизонтальный мост

    < 50 мм

    Мост – это расстояние между двумя структурами. Горизонтальные мосты длиной более 50 мм не приветствуются.
    минимальный диаметр проволоки

    Диаметр стержня

    > 1,6 - 3,2 мм

    Стержень – это элемент, длина которого в два раза больше его ширины. При толщине 1,6 мм вы можете напечатать стержень высотой до 7 мм. Если диаметр увеличить до 3,2 мм, то можно добиться высоты в 30 мм.
    минимальная высота и ширина углубления

    Канавки

    > 1,2 мм

    Канавки – это отпечатанные или утопленные элементы на поверхности модели. Канавки размером менее 1,2 х 1,2 мм, могут быть не видны.
    минимальная высота и ширина выступа

    Выпуклый рельеф

    > 0,6 мм

    Выпуклые детали – это мелкие рельефные элементы на вашей модели, например текст. Детали толщиной менее 0,6 мм могут быть не видны на отпечатке.
    подвижные части

    Подвижные детали

    0,8 мм

    Необходимо обеспечить минимальный зазор в 0,8 мм между двумя движущимися частями модели. В противном случае произойдет их сплавление.
    минимальный диаметр отверстий

    Диаметр отверстия

    > 1,2 мм

    Отверстия диаметром менее 1,2 мм по осям x, y и z могут закрываться во время печати.
    минимальный зазор

    Минимальный зазор

    0,4 мм

    Рекомендуемый зазор для соединения двух деталей вместе составляет 0,4 мм для плотной посадки.
    размеры детали

    Размер детали

    > 1.6 х 1.6 х 0.8 мм

    Если ваша модель меньше обозначенного размера, отправьте ее нам. Мы проверим ее на пригодность для печати другими технологиями.

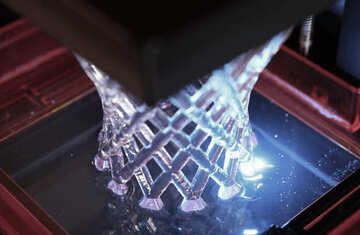

    Нужна альтернативная технология?
